FUSION
Découvrez nos solutions
- Améliorer la productivité
- Améliorer la sécurité des opérateurs
- Réduire l’usure ou la casse des consommables (électrodes graphites, panneaux refroidis, réfractaires…)
- Limiter l’apport indirect de carbone (brûleurs…)
- Réduire la consommation électrique
Ces solutions sont portées à travers de nombreux produits étudiés et fournis par ArcInnov Technologies :
- Le four à arc électrique
- Le préchauffage de ferrailles
- Le concept « Torus »
ArcInnov Technologies
Le four à arc électrique
- La plateforme basculante
- La cuve et sa voûte
- La superstructure
- Le porte-électrodes
Plateforme basculante

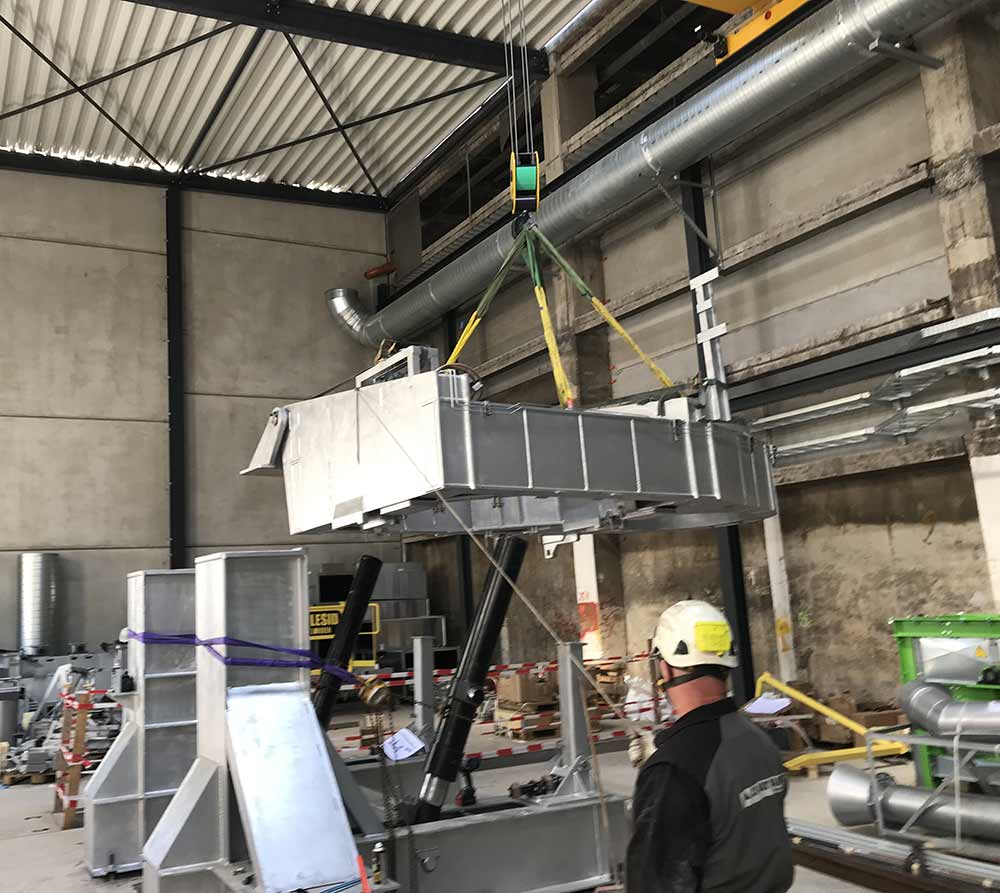

La plateforme basculante ou « berceau » est le châssis principal supportant la cuve du four et parfois le porte-électrodes et permettant le mouvement dit de « coulée / décrassage » du four. Pièce mécano soudée de grandes dimensions pouvant peser plusieurs dizaines de tonnes, elle nécessite une fabrication précise et requiert une rigueur et un savoir-faire importants lors de sa manutention.
Sa conception doit prendre en compte :
- Les efforts mécaniques importants
- Les risques liés aux percées de métal liquide
- Les contraintes de transport et manutention
ÉQUIPEMENT :
Plateforme basculante pour four pilote 1t
CONTEXTE DE L’ÉTUDE :
Conception d’une plateforme avec pivotement autour du bec de coulée
SOLUTION RÉALISÉE :
Plateforme mécanosoudée embarquant l’ensemble cuve et mécanisme porte-électrode et bras de suspension de voûte

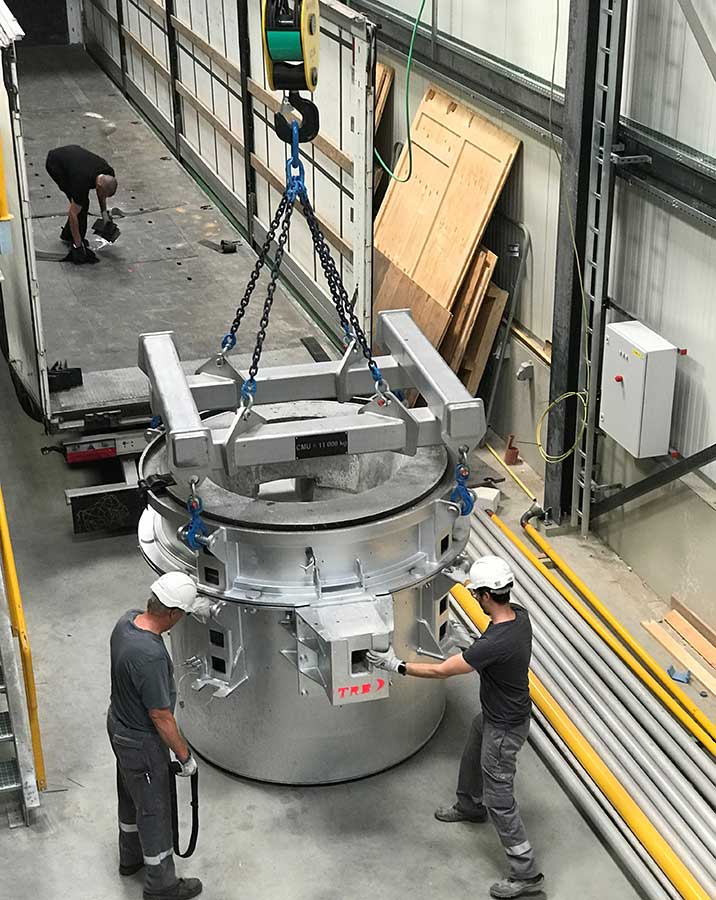

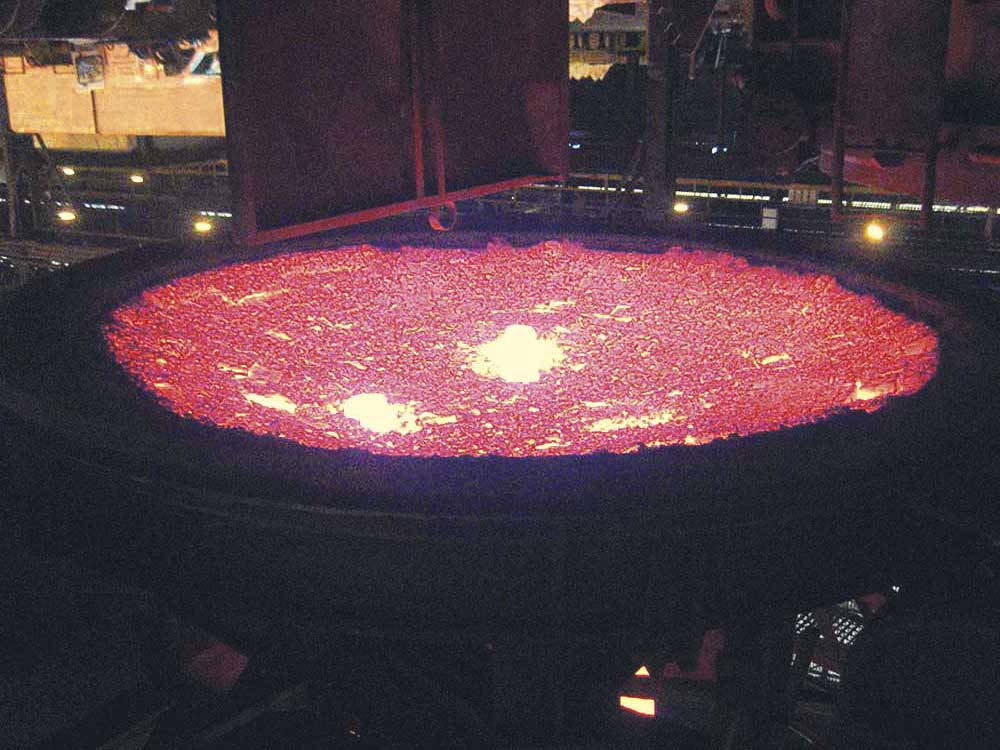

La cuve et la voûte
- Cuve et voûte avec ou sans panneaux refroidis
- Garnissage béton ou briques
- Cuve avec bec de coulée, trous de coulée excentrés ou à abside
- Choix technique
- Dimensionnement géométrique
- Plans de définition et réalisation, fourniture
- Etudes thermiques…
ÉQUIPEMENT :
Voûte équipée pour four pilote 1t
CONTEXTE DE L’ETUDE :

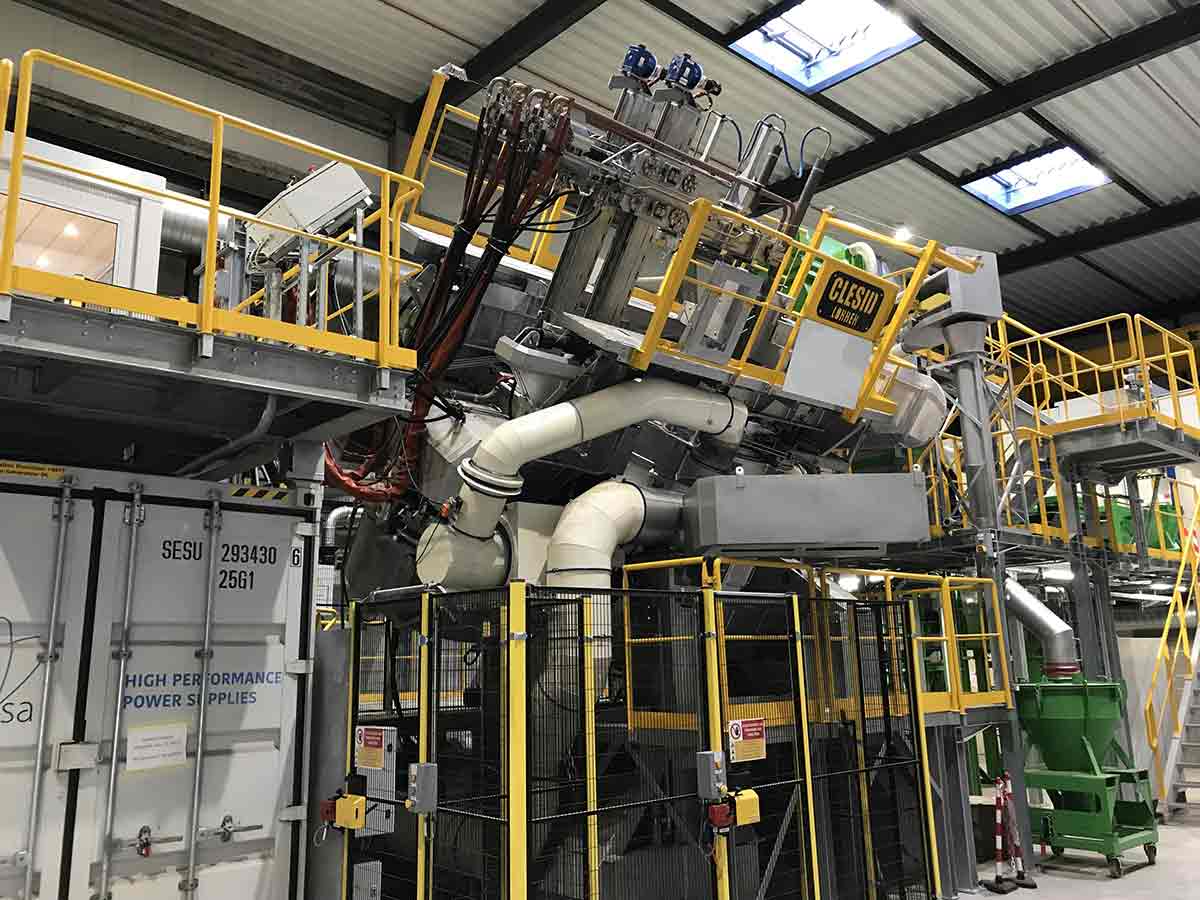

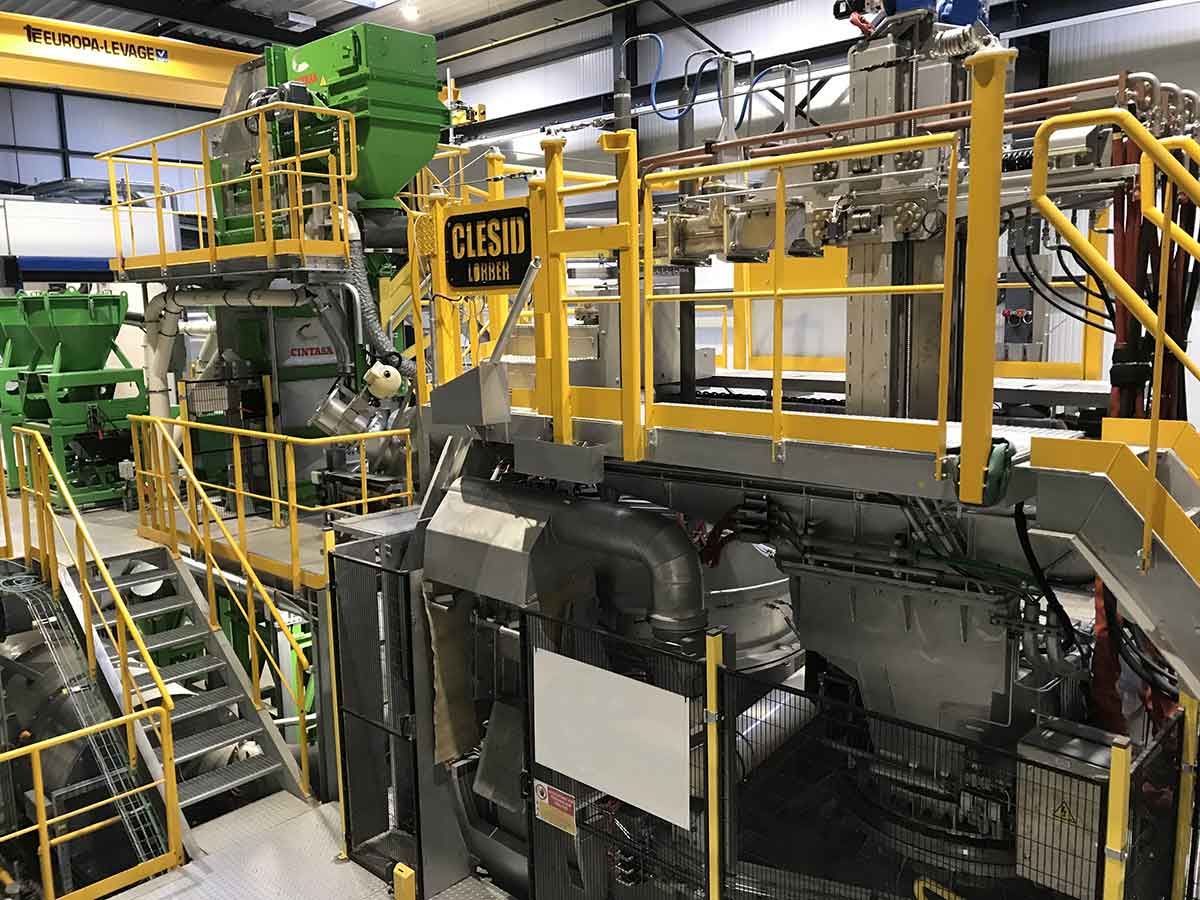

Réalisation d’une installation pilote complète
SOLUTION RÉALISÉE :

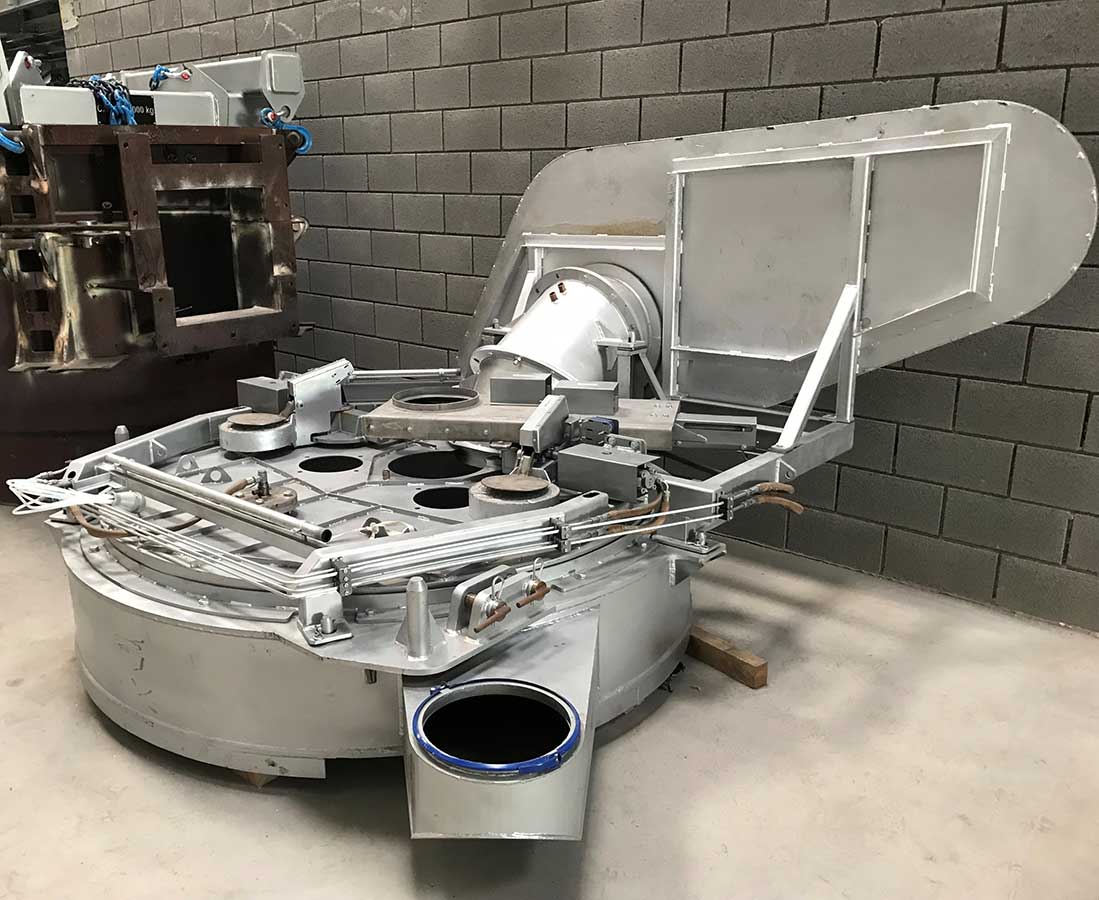

Voûte en béton monolithique totalement équipée (captage, addition…) et étanchéité optimale
ÉQUIPEMENT :
Voûte équipée pour four pilote 1t
CONTEXTE DE L’ÉTUDE :

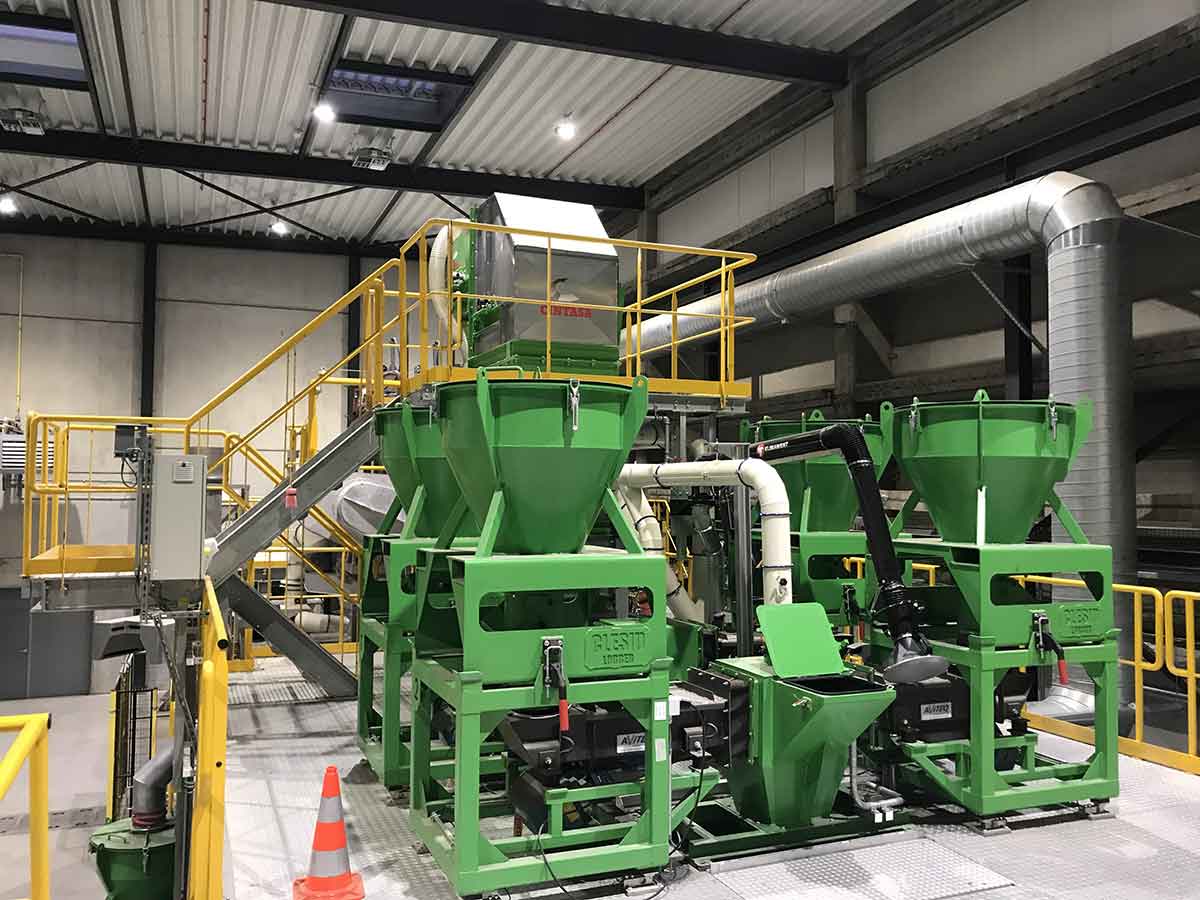

Réalisation d’une installation pilote complète
SOLUTION RÉALISÉE :
Voûte en béton monolithique totalement équipée (captage, addition…) et étanchéité optimale
La superstructure
Élément principal de la partie supérieure du four à arc, la superstructure joue le rôle de structure porteuse pour l’ensemble bras de suspension de voûte et pour le mécanisme de porte-électrodes.
Il s’agit en général d’un ensemble mécano soudé de grandes dimensions soumis à des efforts mécanique très importants.
ÉQUIPEMENT :

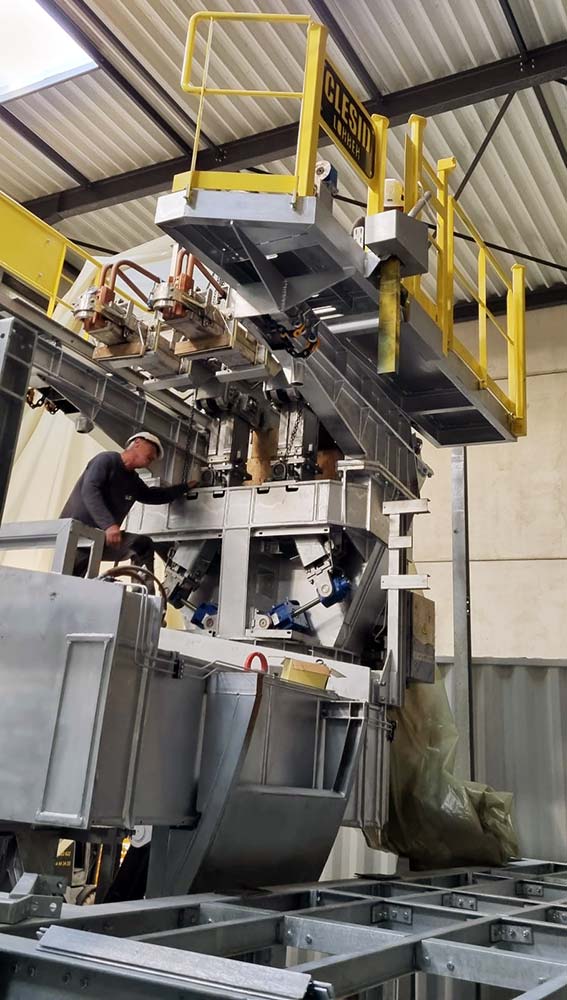

Superstructure pour four pilote 1t
CONTEXTE DE L’ÉTUDE :
Réalisation d’une installation pilote complète
SOLUTION RÉALISÉE :

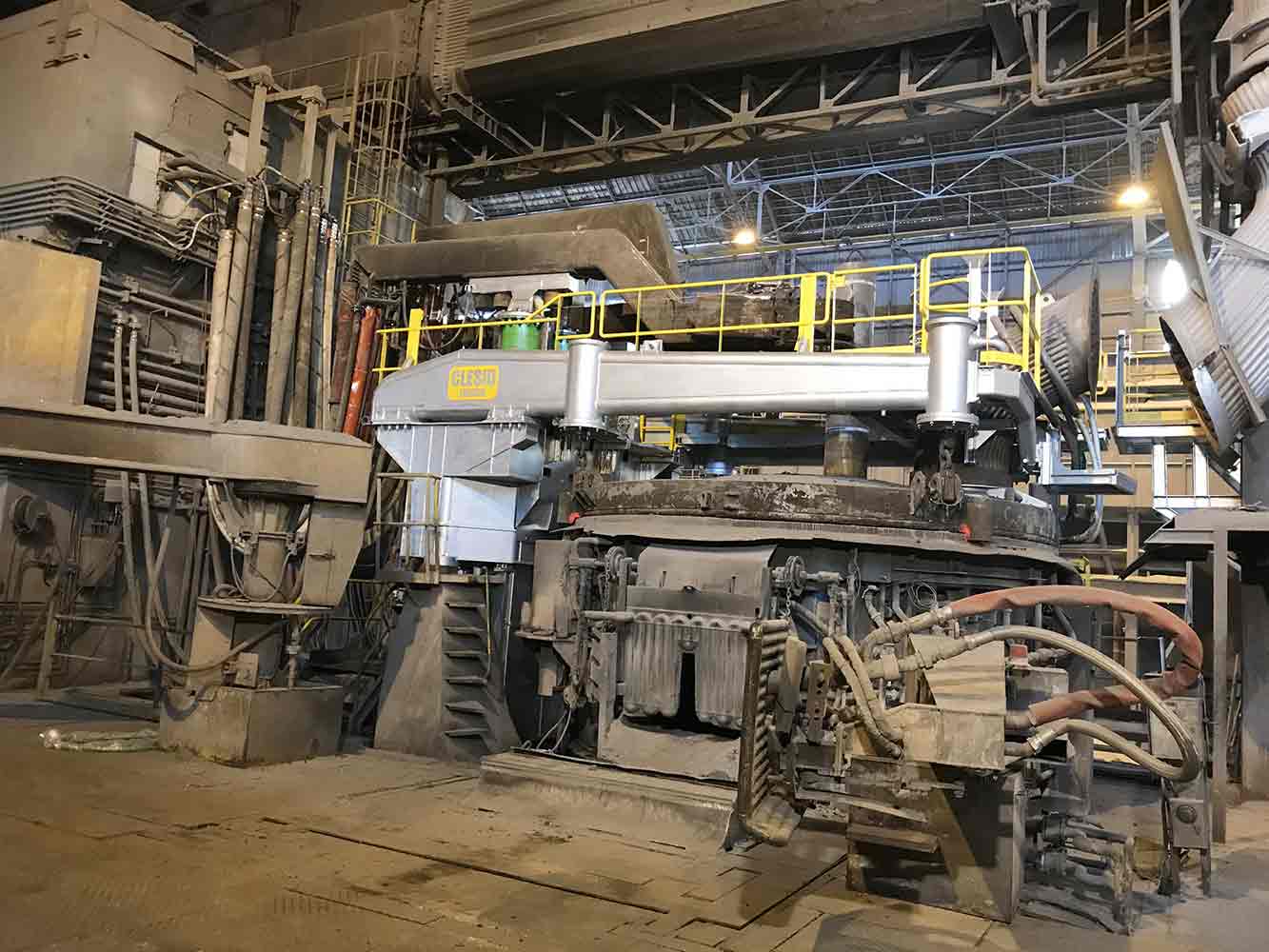

Superstructure sur couronne d’orientation
ÉQUIPEMENT :
Superstructure pour four capacité 40t
CONTEXTE DE L’ÉTUDE :
Remplacement superstructure d’origine
SOLUTION RÉALISÉE :

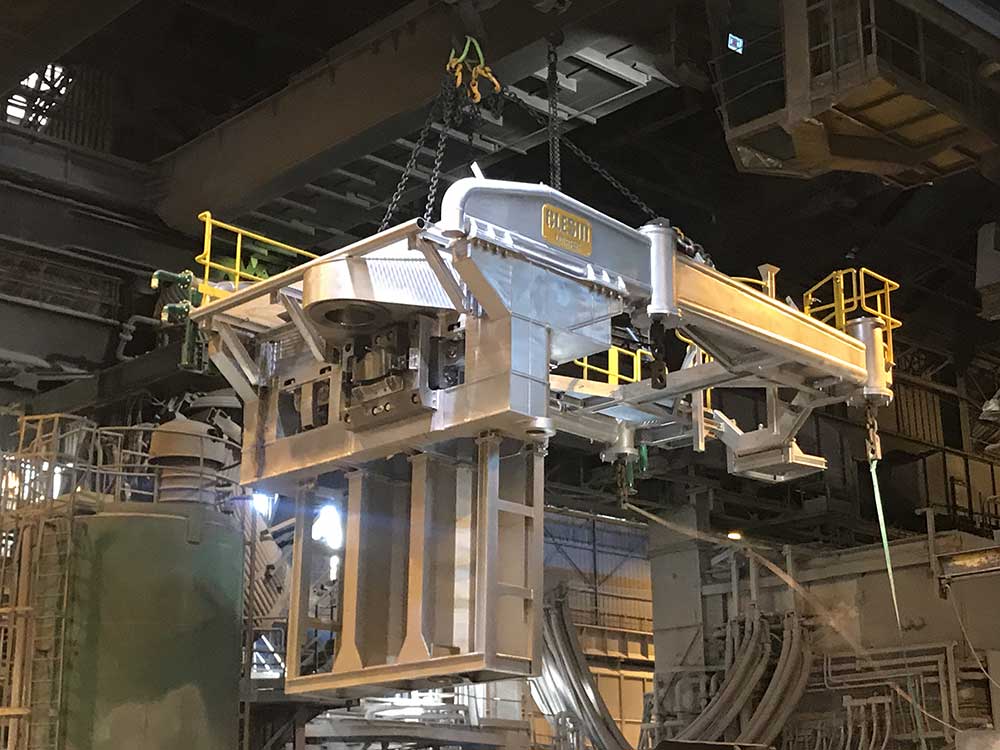

Nouvelle superstructure avec bras de suspension de voûte refroidis

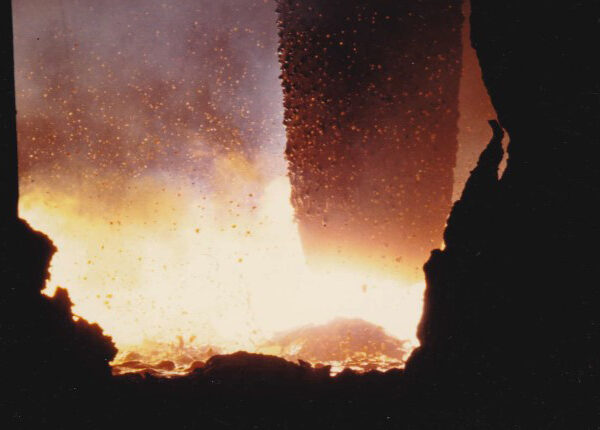

Le porte-électrodes
Certainement l’équipement le plus complexe qui compose le four à arc. Il peut être composé de 3 bras pour un four triphasé à courant alternatif (AC) ou de 2 bras dans le cas d’un four à courant continu (CC).
Dans la majorité des cas, le bras possède au moins un mouvement vertical de monte et baisse. Ce mouvement peut être assuré par différents types d’actionneurs :
- Vérin hydraulique
- Cable acier et motoréducteur électrique
- Vis à bille et servomoteur…
Le bras porte-électrode a deux rôles :
- L’amenée de courant à l’électrode (tube-bus, bras conducteur,)
- Le supportage de l’électrode (pince)
ÉQUIPEMENT :

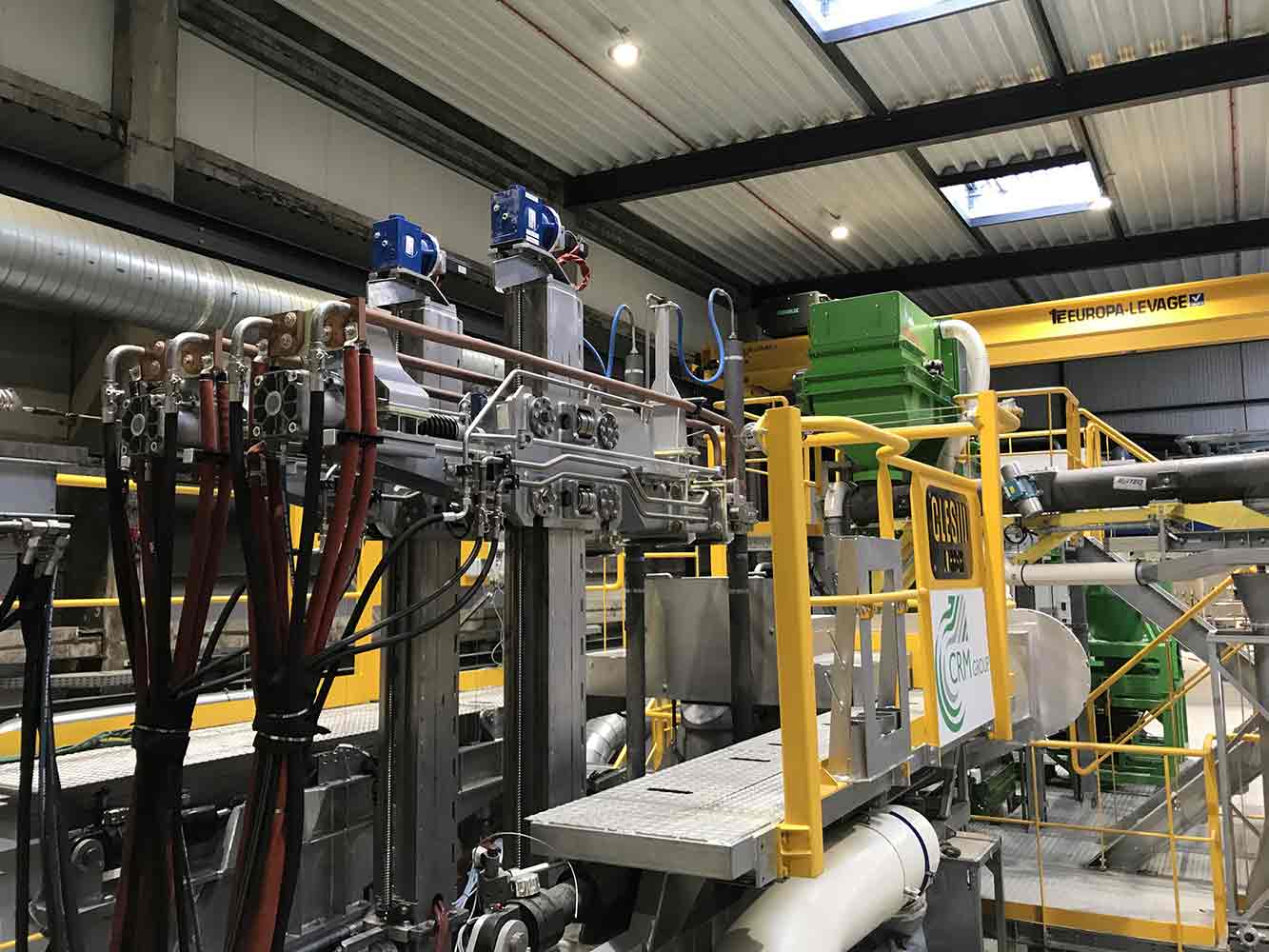

Ensemble complet porte électrodes four pilote 1t courant continu
CONTEXTE DE L’ÉTUDE :
Réalisation d’une installation pilote complète
SOLUTION RÉALISÉE :

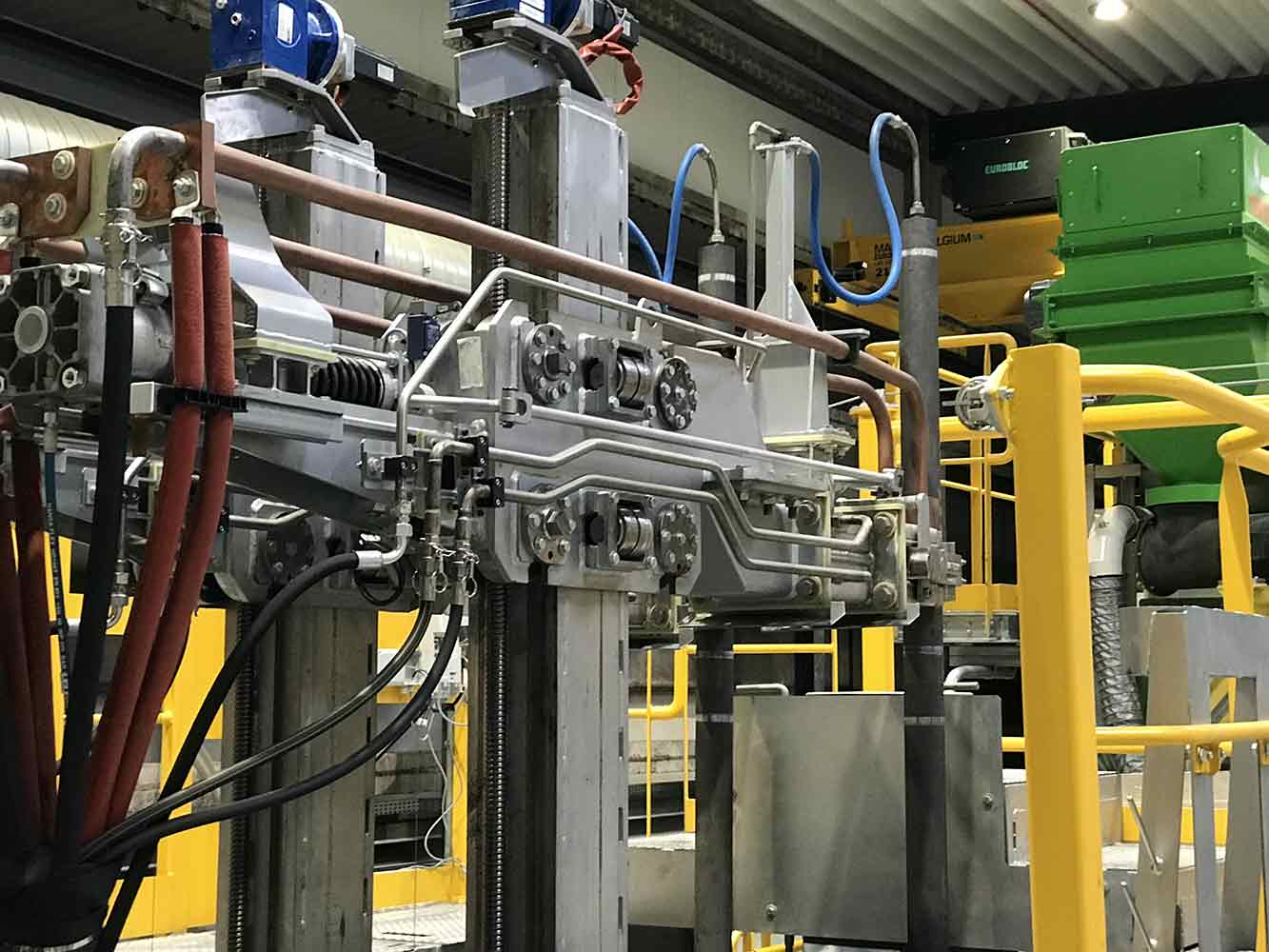

Ensemble bras porte-électrode pour électrode Ø100 (mouvement vertical + inclinaison), amenée de courant par tube-bus et injection de gaz par l’électrode
ARCINNOV
TECHNOLOGIES
Ecofeeder, une solution ingénieuse pour le préchauffage des ferrailles
Selon de nombreux experts, le préchauffage est le meilleur moyen de récupérer l’énergie perdue dans les fumées que l’on appelle communément les off-gas De nombreuses solutions existent actuellement sur le marché avec leurs avantages et inconvénients. Parmi les inconvénients on peut noter l’inefficacité sur le traitement des fumées (post-combustion), et le manque de fiabilité mécanique.

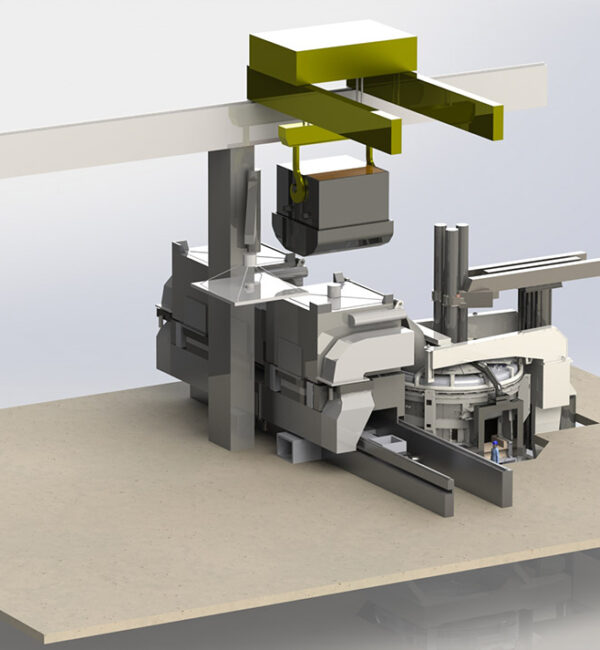

C’est dans ce contexte, que ArcInnov Technologies associée à ECO-E proposent un concept innovant de préchauffage des ferrailles offrant de nombreuses possibilités :
- Le préchauffage des ferrailles en récupérant les off-gas du four
- L’épuration des effluents gazeux par l’incinération des produits combustibles (graisses, huiles, peintures…) et la post-combustion intégrée participant au réchauffage des ferrailles
- L’utilisation possible de l’énergie restante dans les « off-gas » après le préchauffage par des applications appropriée (réchauffage DRI, turbine vapeur…)
L’un des avantages majeurs de ce concept est sa facilité de mise en œuvre car il vient se coupler à un four à arc existant sur lequel aucune modification majeure n’est nécessaire ni arrêt de production. Avec un investissement de départ faible et peu de risques techniques, le retour sur investissement (ROI) est rapide !
ÉQUIPEMENT :
Aciérie (France)Plateforme basculante sur berceaux pour four 40t
CONTEXTE DE L’ÉTUDE :

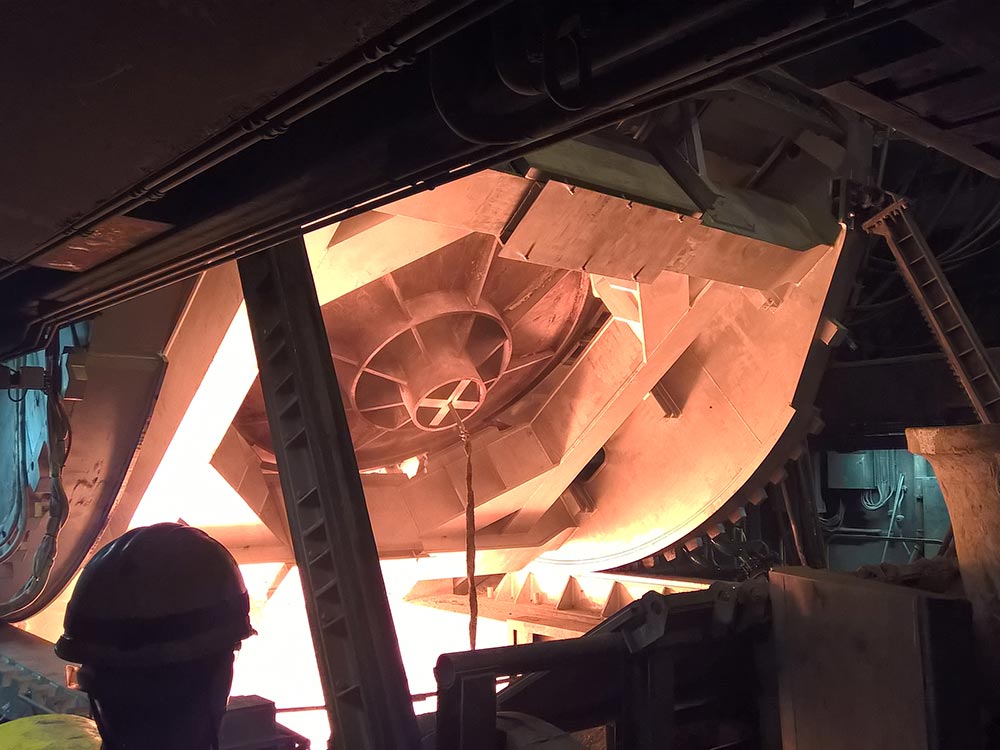

Remplacement de la plateforme existante et vieillissante
SOLUTION RÉALISÉE :

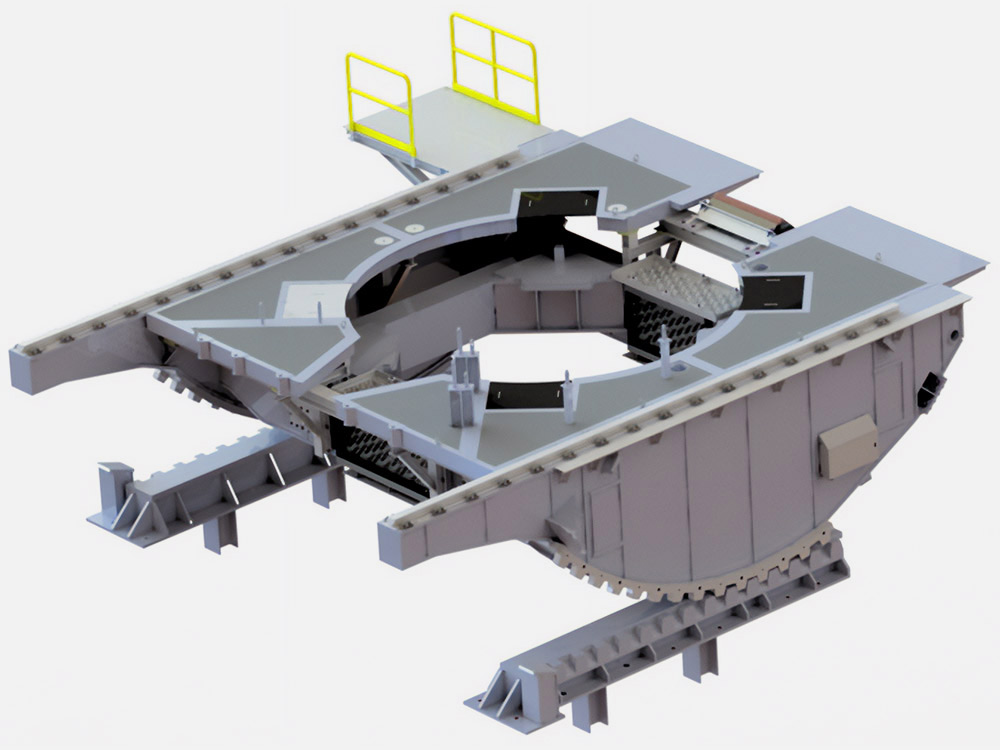

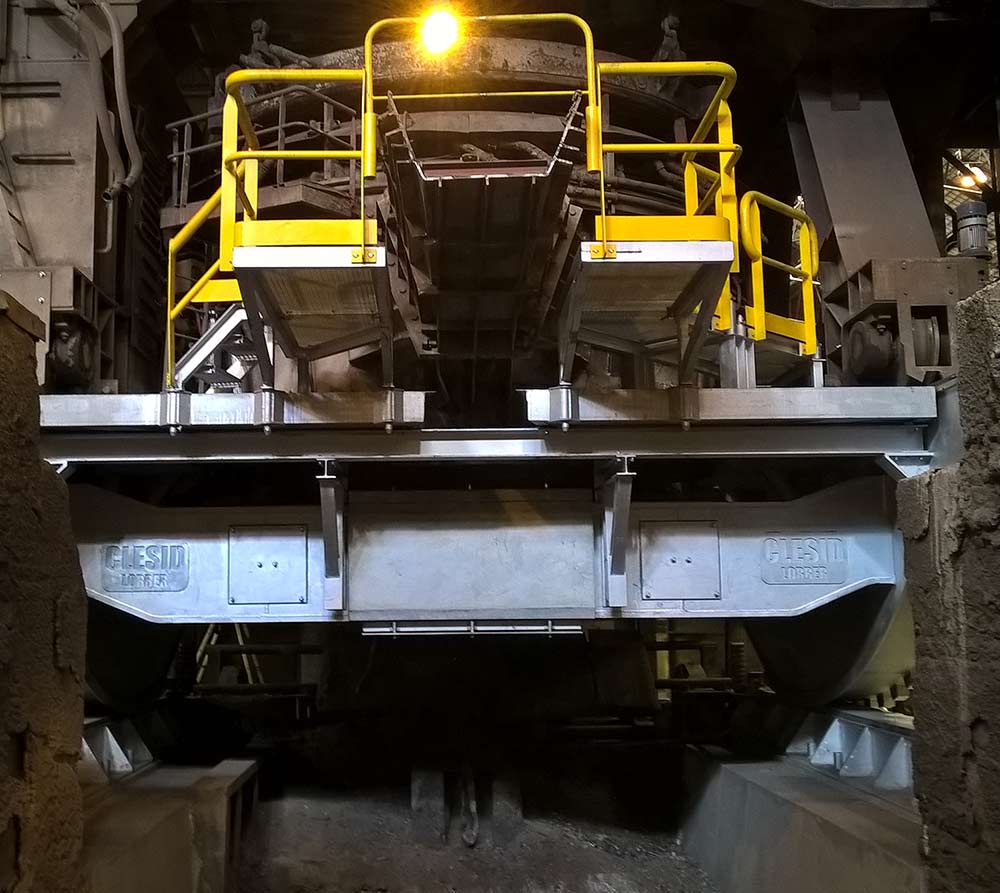

Plateforme de conception mécanosoudée de conception moderne et plus légère
